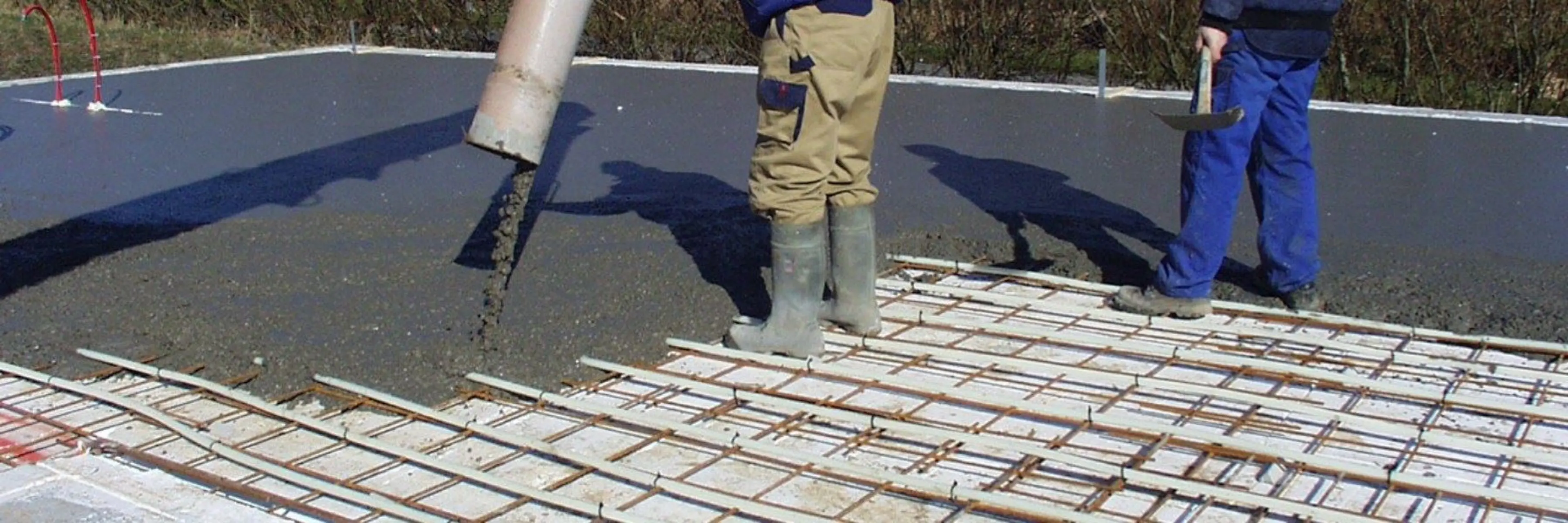

Billede af støbning af beton i et isoleret terrændæk. Betonen hældes ud over armeringsnet og gulvvarmeslangerBillede af støbning af beton i et isoleret terrændæk. Betonen hældes ud over armeringsnet og gulvvarmeslanger
Billede af støbning af beton i et isoleret terrændæk. Betonen hældes ud over armeringsnet og gulvvarmeslangerBillede af støbning af beton i et isoleret terrændæk. Betonen hældes ud over armeringsnet og gulvvarmeslanger

Terrændæk

Vi tilbyder stabile løsninger til isolering af terrændæk i såvel bolig som industri.

Terrændæk udføres oftest med traditionelt armeret beton, men kan i dag også udføres med fiberarmeret beton og specielt med fordel ved renovering helt uden beton.

Terrændæk og gulve på Sundolitt isolering ses idag med følgende opbygninger:

Dæk bestående af armeret beton i forskellige tykkelser afhængig af belastning og underliggende isolerings styrke og tykkelse.

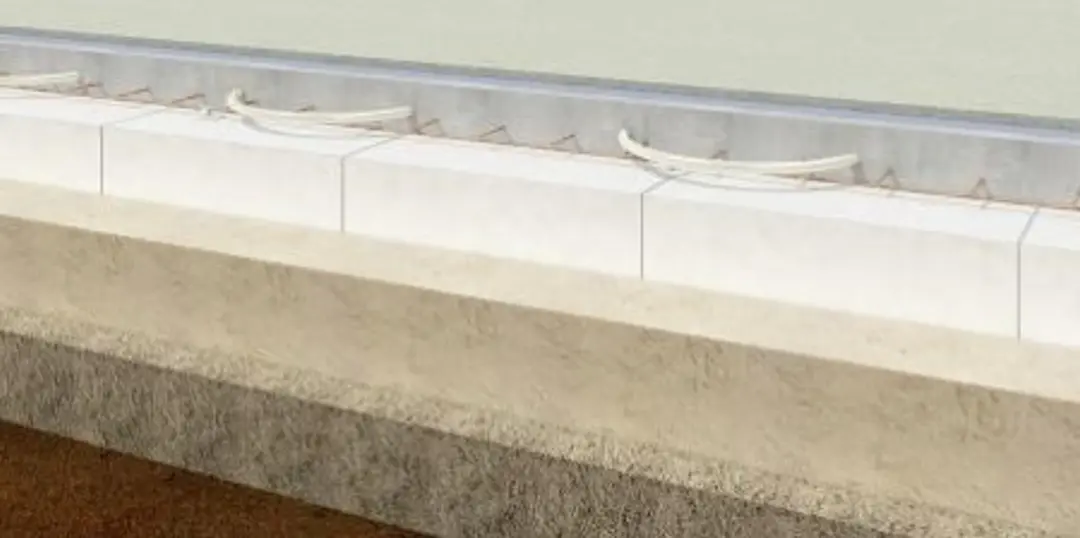

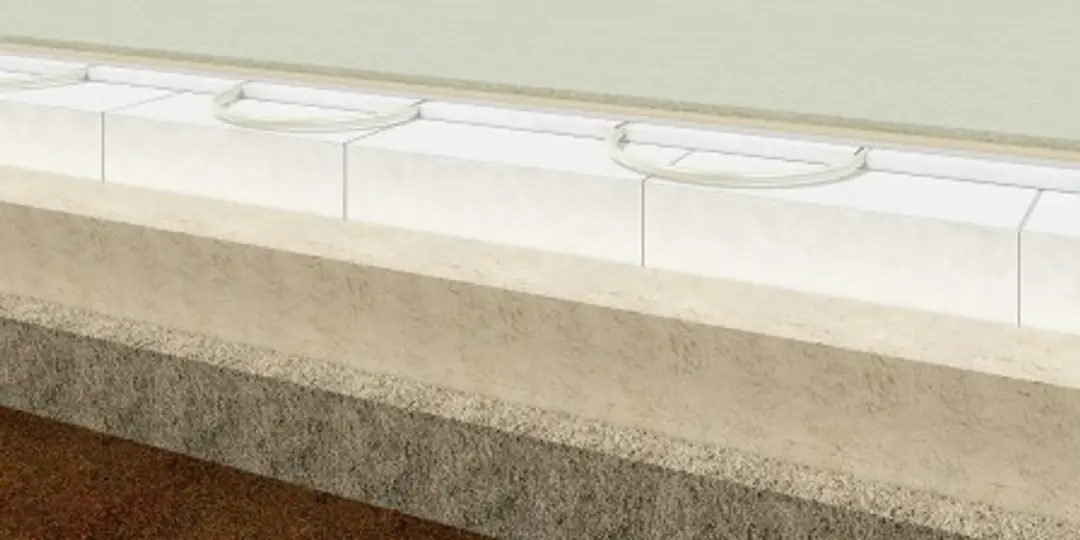

Visualisering af isolering i terrændæk med kappilærbrydende EPS isolering under armeret betonlag med gulvvarmeslanger
  • Betondæk (her vist med gulvvarme)
  • Sundolitt isoleringslag
  • Sandafretningslag til plant, stabilt og bæredygtigt terræn

Eller af andet plademateriale.

Visualisering af isolering i terrændæk med kappilarbrydende EPS isolering under et let lav med gulvvarmeslanger
  • Plademateriale (her vist som gulvspånplade)
  • Her vist med Sundolitt Gulvvarme
  • Fugtspærre
  • Sundolitt isoleringslag
  • Sandafretning til plant, stabilt og bæredygtigt terræn

Sundolitt EPS og XPS som isoleringslag i terrændæk har gode styrke- og stivhedsegenskaber, hvilket gør materialerne velegnede til terrændæk og gulve, hvor isoleringsmaterialet udover at fungere som varmeisolering, kapillarbrydende lag og også skal optage belastninger på betondæk/plademateriale.

Underlag for isolering skal være plant, stabilt og bæredygtigt. Plant for den endelige planhed af dæk/gulv. Stabilt for at materialet ikke flytter sig lodret og vandret ved belastning. Bæredygtigt for at kunne bære den last som som dækket/gulvet er tiltænkt.

Glem ikke radonsikring.

Forskellige opbygningsprincipper

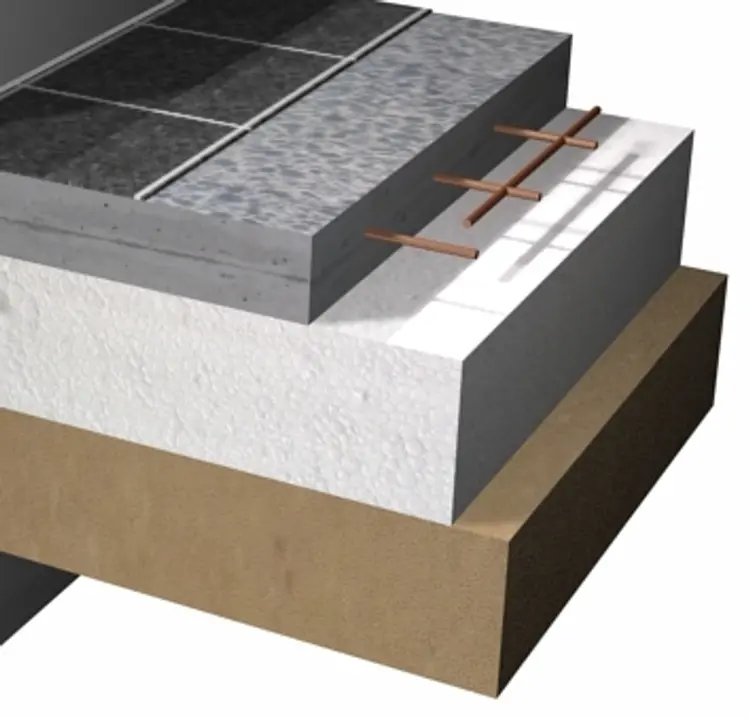

Terrændæk med klinker

  • Klinker
  • Betondæk
  • Isoleringslag
  • Sand

Isolering anbefales udlagt i to lag og med forskudte samlinger.

Terrændæk afsluttes langs kanter med Sundolitt strimler i tykkelse der passer til øvrige konstruktion. Jo større tykkelse jo bedre.

Skitse af opbygningen af et terrændæk med isolering. En stor hvid blok EPS isolering fungerer som kappilarbrydende lag under en tynd betonplade med armeringSkitse af opbygningen af et terrændæk med isolering. En stor hvid blok EPS isolering fungerer som kappilarbrydende lag under en tynd betonplade med armering
Skitse af opbygning af isolering af terrændæk med hvid EPS isolering som det kappilarbrydende lag og et tyndt betonglag ovenpåSkitse af opbygning af isolering af terrændæk med hvid EPS isolering som det kappilarbrydende lag og et tyndt betonglag ovenpå

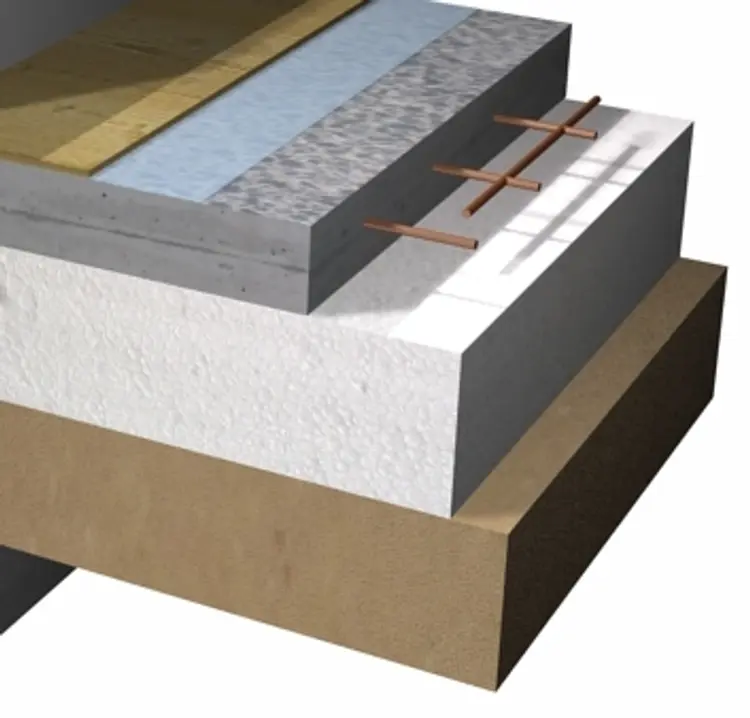

Terrændæk med trægulv

  • Svømmende trægulv
  • Fugtspærre
  • Betondæk
  • Isoleringslag
  • Sand

Isolering anbefales udlagt i to lag og med forskudte samlinger.

Terrændæk afsluttes i kanter med Sundolitt strimler i tykkelse der passer til konstruktion. Jo større tykkelse jo bedre.

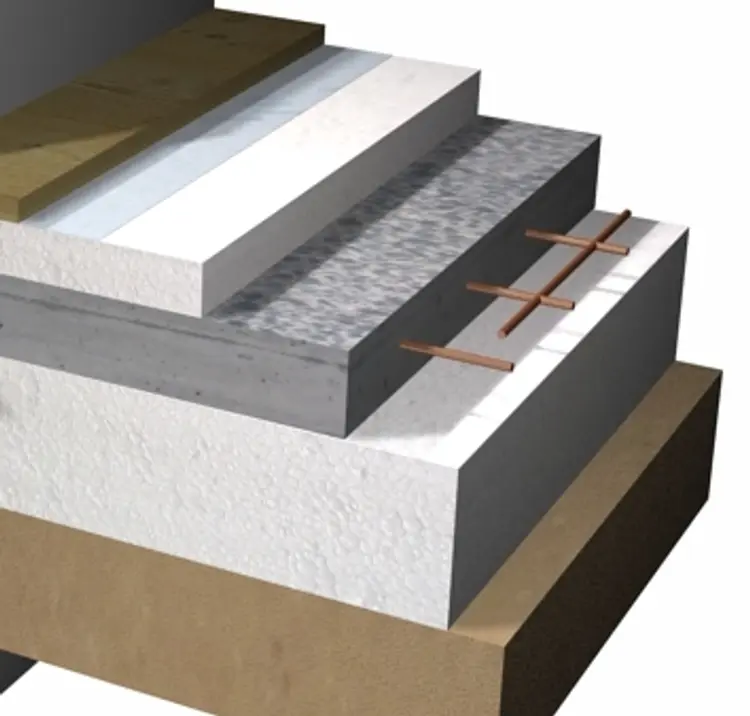

Terrændæk med isolering over og under beton

  • Svømmende trægulv
  • Fugtspærre
  • Sundolitt isolering
  • Betondæk
  • Sundolitt isolering
  • Sand

Isolering under beton anbefales udlagt i to lag og med forskudte samlinger.

Terrændæk afsluttes i kanter med Sundolitt strimler i tykkelse der passer til konstruktion. Jo større tykkelse jo bedre.

Isolering over betonplade skal være Sundolitt S250MX - læs mere i TræFakta 12 fra www.traeinfo.dk.

Skitse af terrændæk isoleret med en tyk EPS plade mod sandpuden og en tyndere EPS plade over den armerede betonpladeSkitse af terrændæk isoleret med en tyk EPS plade mod sandpuden og en tyndere EPS plade over den armerede betonplade
Skitse af isolering af terrændæk med EPS isolering placeret over en betonplade med armeringSkitse af isolering af terrændæk med EPS isolering placeret over en betonplade med armering

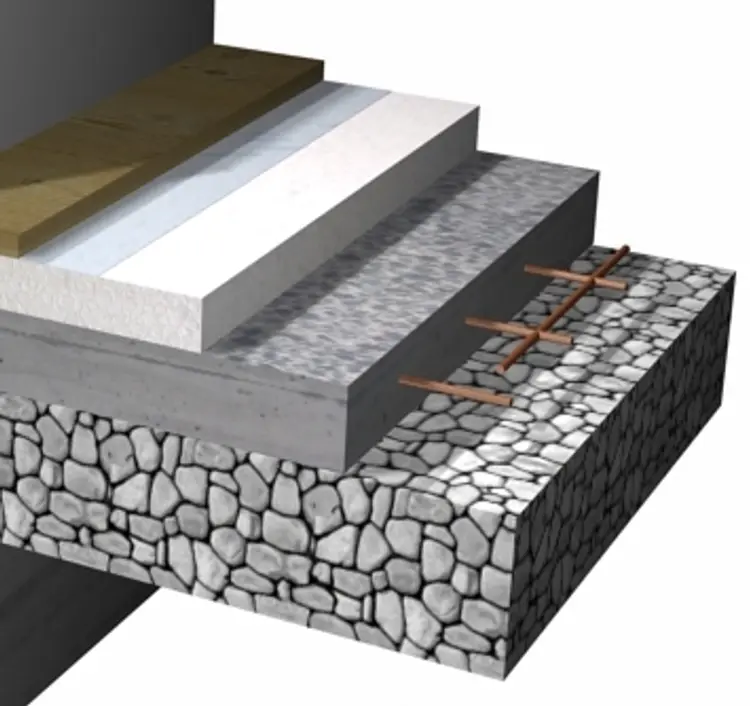

Terrændæk med isolering over beton

  • Svømmende trægulv
  • Fugtspærre
  • Trykfast Sundolitt
  • Betondæk
  • Kapillarbrydende lag

Isolering over betonplade skal være Sundolitt S250MX - læs mere i TræFakta 12 fra www.traeinfo.dk.

Vær opmærksom på anbefalinger til maksimalt isolerings tykkelser over beton.

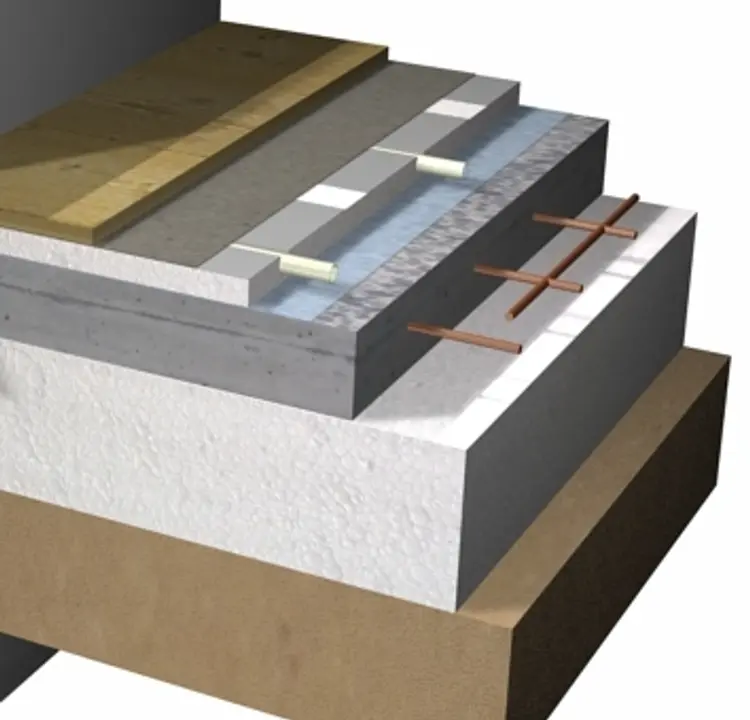

Terrændæk med gulvvarme over beton

  • Svømmende trægulv
  • Gulvpap
  • Sundolitt Gulvvarme
  • Fugtspærre
  • Betondæk
  • Isoleringslag
  • Sand

Isolering anbefales udlagt i to lag og med forskudte samlinger.

Terrændæk afsluttes i kanter med Sundolitt strimler i tykkelse der passer til konstruktion. Jo større tykkelse jo bedre.

Isolering/gulvvarmeplader over betonplade skal være Sundolitt S250MX - læs mere i TræFakta 12 fra www.traeinfo.dk.

Skitse over isolering af terrændæk med en tyk EPS isolerings plade under armeret betonplade. Ovenpå ligger gulvvarme og afsluttende pladerSkitse over isolering af terrændæk med en tyk EPS isolerings plade under armeret betonplade. Ovenpå ligger gulvvarme og afsluttende plader
Skitse med isolering af terrændæk med EPS isolering som kappilarbrydende lag under et svømmende trægulvSkitse med isolering af terrændæk med EPS isolering som kappilarbrydende lag under et svømmende trægulv

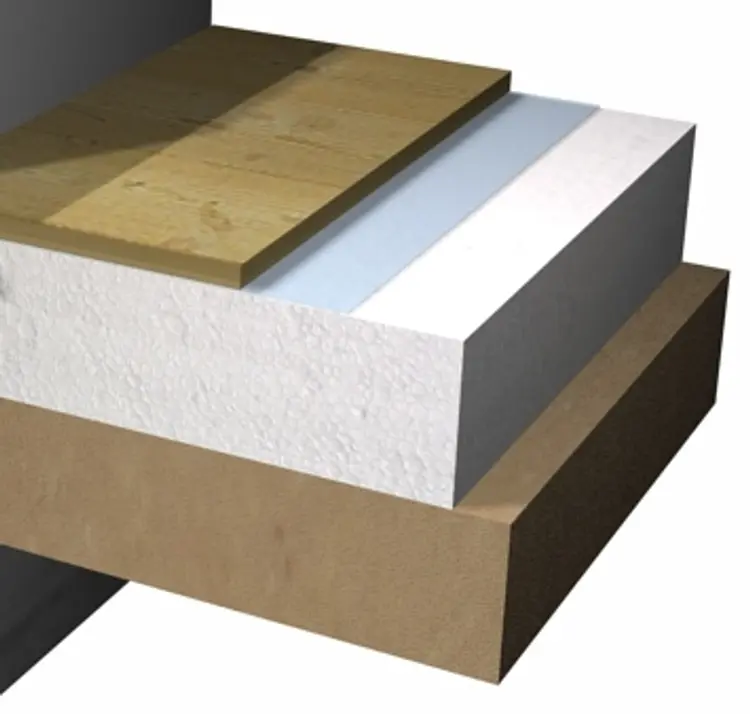

Opbygning uden beton med svømmende trægulv

  • Svømmende trægulv
  • Fugtspærre (kan med fordel placeres 100 mm nede i isoleringslag)
  • Isoleringslag
  • Sand

Isolering anbefales udlagt i to lag og med forskudte samlinger.

Fugtspærre/radonspærre kan ed fordel planlægges placeret 100 mm nede i isoleringlag.

Isolering skal være Sundolitt S250MX - læs mere i TræFakta 12 fra www.traeinfo.dk.

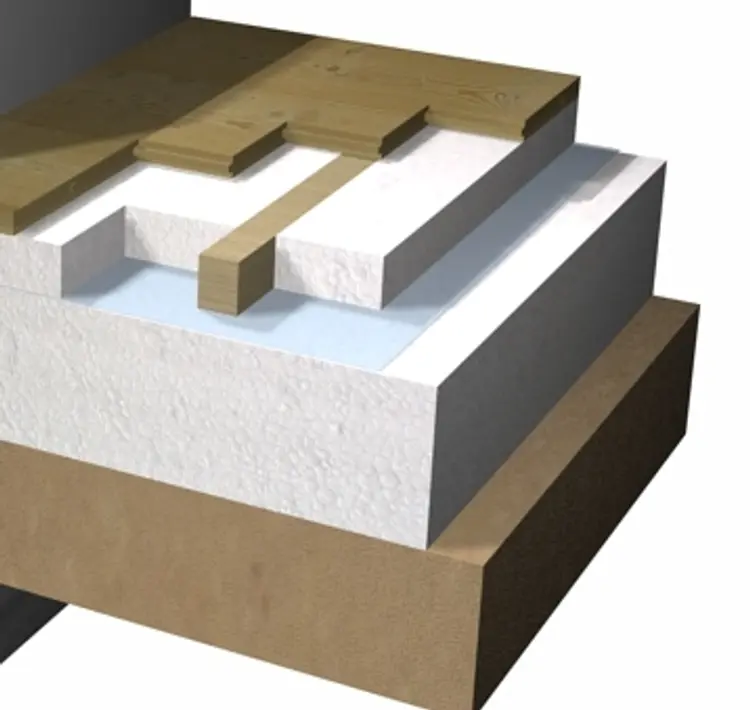

Opbygning uden beton med svømmende strøgulv

  • Svømmende strøgulv
  • Trykfast Sundolitt
  • Fugtspærre
  • Isoleringslag

Isolering anbefales udlagt i to lag og med forskudte samlinger.

Strøer må ikke hvile på underliggende isolering.

Endeligt trægulv skal virke svømmende på isolering og i stryke og stivhed svare til 22 mm gulvspånplade.

Isolering skal være Sundolitt S250MX - læs eventuelt mere i TræFakta 12 fra www.traeinfo.dk.

Skitse af isolering af terrændæk uden beton. Der er brugt en tyk EPS plade som kappilarbrydende isolering under en opbygning med strøer der er isoleret mellem. Øverst er der lagt trægulvSkitse af isolering af terrændæk uden beton. Der er brugt en tyk EPS plade som kappilarbrydende isolering under en opbygning med strøer der er isoleret mellem. Øverst er der lagt trægulv
Skitse over isolering af terrændæk uden beton med svømmende trægulv og gulvvarmeSkitse over isolering af terrændæk uden beton med svømmende trægulv og gulvvarme

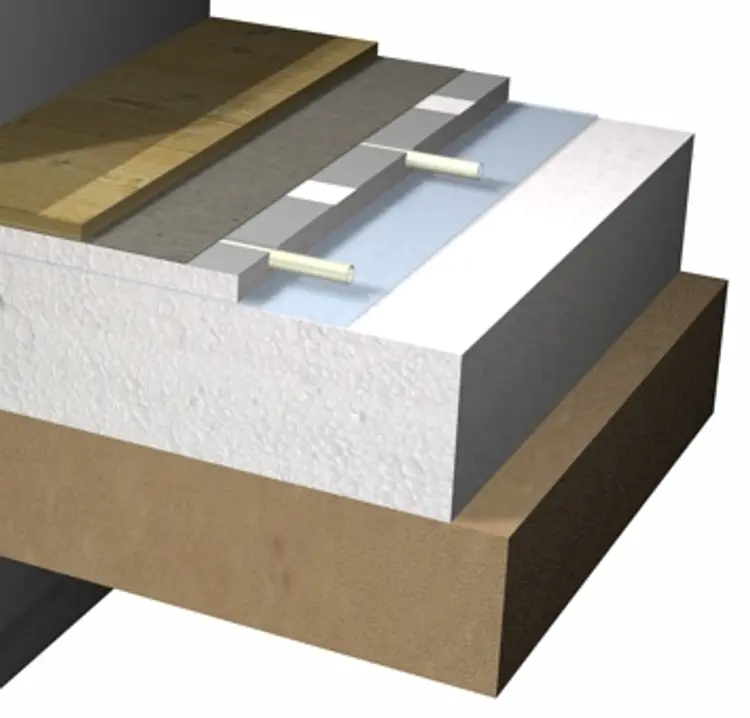

Opbygning uden beton med svømmende trægulv og gulvvarme

  • Svømmende trægulv
  • Gulvpap
  • Sundolitt Gulvvarme
  • Fugtspærre
  • Isoleringslag
  • Sand

Isolering anbefales udlagt i to lag og med forskudte samlinger og fugtspærre/radonspærre kan med fordel indbygges 100 mm nede i isoleringslag.

Isolering/gulvvarmeplader skal være Sundolitt S250MX - læs eventuelt mere i TræFakta 12 fra www.traeinfo.dk.

Dimensioneringsvejledninger findes her.

Brochureblad findes her.
